高速卷膜涂布生产线上，纠偏系统堪称维系产线稳定的“核心中枢”，更是避免物料损耗、保障产品合格的关键装备。膜片走偏偏移、收卷端面高低不齐、边缘刮伤破损、涂布位置偏移、复合工序错位——凡是与膜片走膜位置相关的生产痛点，追根溯源几乎都与纠偏系统的运行状态息息相关。不少一线操作员、资深工艺师傅常常陷入选型与调试的困境：自家涂布产线究竟该搭配前纠偏还是后纠偏？纠偏系统的核心工作逻辑的是什么？遇到膜片跑偏、系统抖动、纠偏失灵等突发情况，如何快速排查解决？今天，我们全程摒弃冗余理论，直击核心，一次性拆解涂布纠偏的选型逻辑、工作原理、常见故障及调试方法，通俗易懂、可直接落地，看完就能上手解决现场实际问题。

首先要明确一个核心认知：涂布机之所以必须配备纠偏系统，本质是为了破解高速卷膜产线的固有痛点。卷膜涂布产线的走膜路径通常较长，张力波动频繁且难以控制，加之生产中所用的PE、PET、光学膜、锂电隔膜、保护膜等基材，大多具有薄软、易拉伸、易变形的特性，在放卷、牵引、涂布、烘干、收卷的全流程中，极易出现各类偏移隐患：放卷膜卷本身端面不齐，导致来料初始偏移；涂布辊、导向辊的平行度存在偏差，引发膜片走膜过程中逐渐跑偏；高速运行状态下，细微偏移量不断累积放大，最终导致收卷端面凹凸不平、错边严重，成品直接判定为不合格。纠偏系统的核心职责，就是实时追踪膜片的边缘或中心线位置，通过自动化横向修正动作，将膜片始终稳定在预设的走膜轨迹上，从根源上规避上述各类问题。其中，涂布机最关键的两个纠偏节点，分别是前纠偏（又称放卷纠偏）与后纠偏（又称收卷纠偏），二者分工明确、协同互补，选型是否合理，直接决定了涂布精度与成品品质的高低。

关于前纠偏与后纠偏的选型，核心是理清“源头把控精度”与“末端兜底品质”的核心差异，结合产线需求精准匹配。前纠偏（行业常称EPC放卷纠偏），安装位置介于放卷架与涂布机头（或牵引辊）之间，核心作用是从源头修正放卷来料的偏移问题，确保膜片进入涂布工作区时，位置绝对精准稳定，进而保障涂布边距均匀一致，从根本上杜绝偏涂、漏涂、涂覆不均等影响产品性能的问题。其核心执行结构包括可移动放卷支架、摆动式纠偏架及纠偏导辊组，特别适配涂布精度要求严苛（边距控制在±1mm以内）、基材薄软易拉伸、来料膜卷端面不齐或存在明显偏心的生产场景。简单来说，前纠偏的核心价值是把控涂布质量，从源头将膜片走正，为后续所有工序的稳定开展筑牢基础，避免因初始偏移导致后续全流程出错。

后纠偏（行业常称WPC收卷纠偏），安装在涂布、烘干、牵引等核心工序完成后、收卷机构之前，核心作用是修正膜片在全流程运行中累积的偏移量——无论中间走膜过程中出现轻微的位置偏差，后纠偏都能通过精准修正，最终保证收卷端面平整光滑、无错边、无台阶，确保成品外观达标。其执行结构主要由可移动收卷机架与伺服纠偏驱动器组成，适配于成品膜对端面整齐度、外观等级要求较高，产线长度较长、张力波动幅度大、偏移量易累积的生产场景，尤其在分切、复卷、成品出货前的最后一道工序中，后纠偏是保障成品品质的必备配置。通俗来讲，后纠偏的核心价值是守住成品外观底线，在末端做好兜底，避免因全流程偏移累积导致成品报废，减少物料损耗。而对于光学膜、锂电材料、高端功能涂层等对涂布精度要求极高的场景，高配产线通常采用“前纠偏+后纠偏”的双配置模式，形成全流程闭环控制，既能保证涂布精度，又能保障收卷品质，大幅降低产线故障发生率。

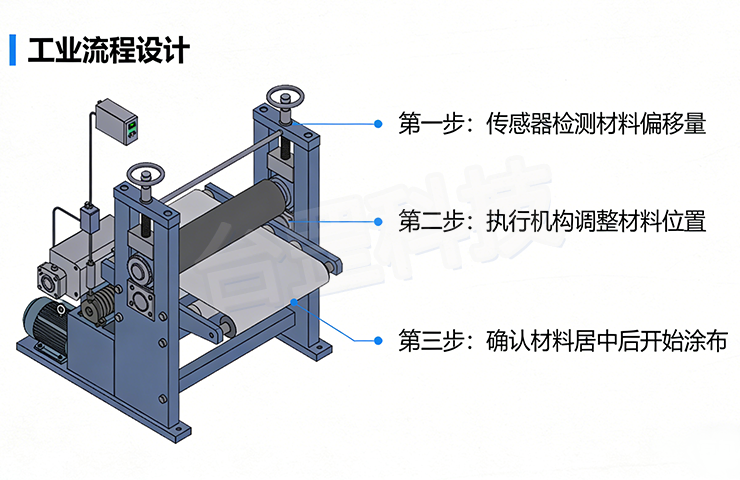

涂布纠偏系统的工作原理并不复杂，目前涂布行业主流采用的是光电式与超声波式两种纠偏系统，整套系统由传感器、控制器、执行器三大核心部件组成，工作逻辑清晰易懂、便于理解。第一步是追踪检测，由专用传感器对准膜片边缘，实时捕捉膜片的位置变化：其中，光电传感器更适用于不透明膜材、普通常规膜片的检测，而超声波传感器则专门适配透明膜、哑光膜、薄软易变形膜材，可有效避免因膜材反光导致的检测误判，提升位置捕捉的精准度。第二步是运算判断，控制器接收传感器传输的实时位置信号，与预设的膜片中心或边缘基准位置进行对比，精准计算出膜片的偏移量，并快速输出针对性的修正指令。第三步是执行修正，执行器（常用伺服电机、液压油缸等）根据控制器的指令，带动放卷架、收卷架或纠偏导辊进行横向移动，将偏移的膜片精准拉回预设走膜位置，全程实现自动化、实时化、不间断修正，无需停机干预，简单概括就是“捕捉偏移—计算偏差—精准修正”的闭环控制逻辑。

结合涂布现场的高频故障案例，我们整理出8类最常见的纠偏问题及最简排查思路，无需盲目调试参数、浪费时间，按步骤排查即可快速解决。若出现膜片持续跑偏、纠偏系统无任何动作的情况，优先检查传感器是否对准膜边、镜头有无灰尘或杂物遮挡，纠偏方向是否设置反向（即左偏右修、右偏左修设置错误），同时排查执行器是否卡死、气动纠偏的气源压力是否达标；若出现纠偏系统来回抖动、膜片起皱的问题，多是纠偏增益（即灵敏度）调至过高，导致超调震荡，或死区设置过小，轻微偏移就触发频繁修正，也可能是导向辊不水平、膜片受力不均导致；若透明膜检测不准、出现误动作，需立即更换超声波传感器（光电传感器不适配透明膜），同时清洁传感器镜头，避免灰尘、涂布雾气附着引发的检测偏差；若收卷端面仍不齐、后纠偏失效，需调整传感器安装位置，尽量靠近收卷辊以减少响应滞后，同时检查收卷架导轨润滑情况、张力是否稳定。此外，膜边刮伤、低速运行正常但高速跑偏、纠偏系统单边运行不回位、涂布边距忽大忽小等问题，均可通过针对性排查快速定位根源、解决问题。
关键词：非晶硅钢涂布机
分享3个涂布现场实操性极强的纠偏调试技巧，帮助大家快速提升调试效率、减少故障。第一，先调张力再调纠偏，据一线实操经验总结，90%的膜片跑偏问题，并非纠偏系统故障，而是产线张力不稳定导致，稳定张力是纠偏系统正常工作的前提；第二，合理设置死区，建议保留0.5~1mm的死区范围，无需追求百分百零偏差，过度追求精准会导致纠偏系统频繁动作，引发膜片抖动、起皱；第三，优化传感器安装位置，尽量将传感器靠近修正点，安装距离越近，位置检测的精度越高，信号响应滞后越小，纠偏效果越稳定。卷膜涂布产线的稳定高效运行，离不开一套调试合理、运行稳定的纠偏系统，分清前纠偏与后纠偏的核心分工，理解其工作原理，熟练掌握常见故障的排查方法，就能大幅减少偏膜、皱膜、废卷等问题，有效提升生产效率与成品良率，降低生产成本。
